欧博气动拧紧枪 系列:LACS SCAN0-2000Nm
主要特征:
多叶片气压控扭
无油气压动力
强壮耐用传动机构
可伸缩弹性输出轴
CE ISO认证
简洁紧凑机身
高性价比
可拓展功能和性能

压缩空气驱动(1-6.5公斤气压),小体积输出大扭矩;可以配置成无油润滑。
调节输入气压输出不同的扭力,多叶片及高密封结构使输出扭矩更稳定。可选配精密控扭组件。
启动方式:外接气动阀或者电磁阀启动。
可伸缩输出轴:带弹性,柔性压取螺纹紧固件。
安装型式:法兰或夹持。
旋转定扭方向:双方向,或左旋,或右旋。
可以配置成非常大的扭力,高达7500Nm。
耐用性:强壮耐用减速机,特殊金属制造并经过热处理的精密传动机构零部件,精密轴承,确保高可靠性、长久耐用性。
由于90%以上的零部件由欧博意大利工厂生产,欧博能够严格控制品质和成本,具有很高的性能价格比。价格明显低于类似性能的定扭电动拧紧轴。

应用:
- 很容易应用于自动拧紧机、单轴多轴拧紧机、拧松机,或者配合辅助操作摇臂使用;适用于需要控制拧紧扭矩,并需要一般控扭精度的应用,并且具有较高性价比,经济实用;拧紧装配各类螺钉、螺母、螺栓。适合大部分工业装配使用:汽车及零部件装配、机器装配、机电设备、压缩机、发动机、家电、仪表、电子、各种零部件、交通工具及零部件、造船、航空、阀门、门窗等等;
- 大扭力工具可以用于重型机器、工程、铁路、机车、工程机械、石油机械等重载用途,拧紧装配或拆卸螺栓、螺母。
- 配置了精密控扭组件的产品,能输出很高的输出扭力精度,可以用于精密拧紧应用。


更多资料:

提示:
主要选型参数是拧紧扭力、精度和转速。

选型帮助:
若选型有疑问,请完成此选型单(RTF格式),并向我们咨询。

其它:
- 可选配置扭矩校验仪
- 可选配置三联件(过滤、调压、油雾器)、气管、快速接头等配件,或者控制气路套件;
- 可选配置成无油润滑的产品;
- 可选配置特殊机构,同时满足大扭力和高转速;
- 可选配置精密控扭组件。


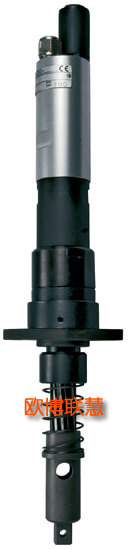

气动拧紧枪 LACS

外接气阀控制启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Max Torque
最大扭矩
Rotation

转向
Body
最大直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
  Ømm Kg Nl/min
10604151125 --22 单向右旋 38 1.8 340

10604145550 --7.5 单向右旋 44 2.0 480
10604144330 --10 单向右旋 44 2.0 480
10604143220 --28 单向右旋 44 2.5 480
10604142130 --50 单向右旋 44 2.5 480
1060414175 --58 单向右旋 44 2.5 480

10604149310 --8 双向旋转 44 2.0 400
10604148.1200 --25 双向旋转 44 2.5 400
10604147.1110 --47 双向旋转 44 2.5 400
10604146.165 --55 双向旋转 44 2.5 400

10604135600 --17 单向右旋 44 2.5 600
10604134350 --30 单向右旋 44 2.5 600
10604133230 --46 单向右旋 54 3.0 600
10604132.1130 --83 单向右旋 54 3.0 600
10604131.170 --147 单向右旋 54 3.0 600

10604140.1600 --17 双向旋转 44 2.5 550
10604139.1350 --30 双向旋转 44 2.5 550
10604138.1230 --46 双向旋转 54 3.0 550
10604137.1130 --83 双向旋转 54 3.0 550
10604136.1 70 -- 147 双向旋转 54 3.0 550

10604136.91 720 -- 43 单向右旋 54 3.5 950
10604136.92 420 -- 73 单向右旋 54 3.5 950
10604136.93 340 -- 90 单向右旋 54 3.5 950

10604136.98 70 -- 147 双向旋转 54 3.0 550
10604136.94 380 -- 40 双向旋转 54 3.0 800
10604136.95 600 -- 36 双向旋转 54 3.5 850
10604136.96 350 -- 60 双向旋转 54 3.5 850
10604136.97 280 -- 75 双向旋转 54 3.5 850

1/2"或者3/8"方头输出轴,可伸缩,行程34mm或者14mm.可选其他输出轴.
法兰安装,尺寸如下图.
空气接口:1/4"Gas, 气管最小通径:6mm/8mm.
若需求更大扭矩的类似产品,或有其它要求,请咨询我们.

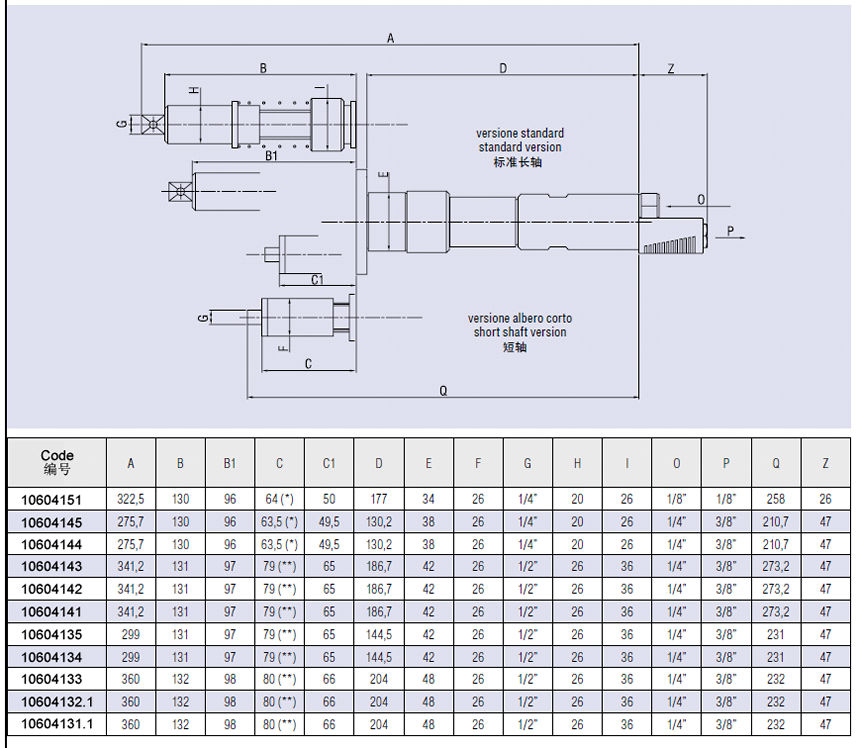

LACS 外形尺寸

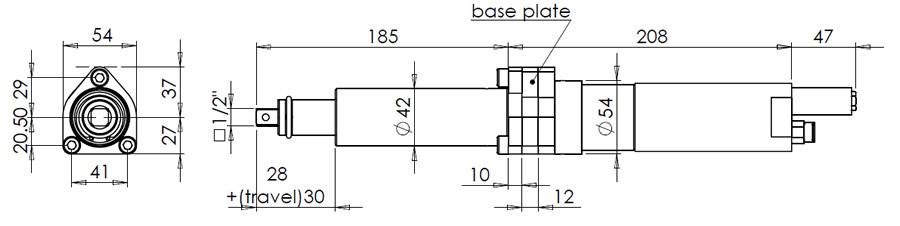

下图:10604136.97/96/95/94/93/92/91外形尺寸

气动拧紧轴



气动拧紧枪 SCAN

外接气阀控制启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Max Torque
最大扭矩
Rotation

转向
Body
最大直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
  Ømm Kg Nl/min
106042212600 --1.9 单向右旋 38 0.8 480
106042221000 --4.7 单向右旋 38 0.9 480
10604223580 --8.4 单向右旋 38 0.9 480
10604224325 --15 单向右旋 38 0.9 480

106042254200 --2.4 单向右旋 42 1.1 600
106042272360 --4.2 单向右旋 42 1.1 600
10604228930 --10.7 单向右旋 42 1.2 600
10604229520 --19.1 单向右旋 42 1.2 600
10604231295 --33.9 单向右旋 42 1.2 600

106043122000 --9 单向右旋 42 1.6 870
10604313800 --22 单向右旋 42 1.8 720

1/4"内六角筒,或者1/2"方头,或者3/8"方头输出轴,可伸缩,行程14mm.
法兰或夹持安装,尺寸如下图.
空气接口:1/4"Gas, 气管最小通径:6mm/8mm.

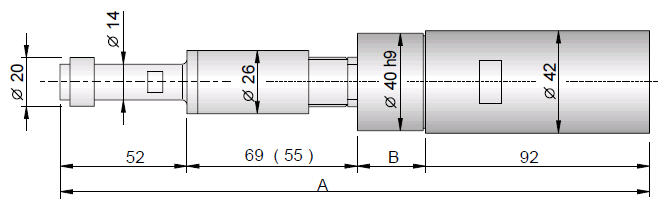

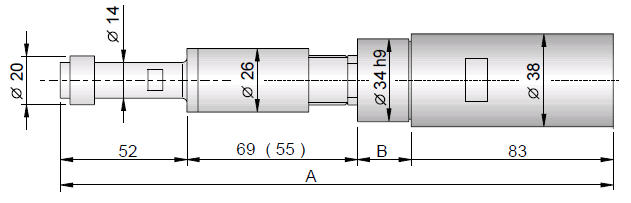

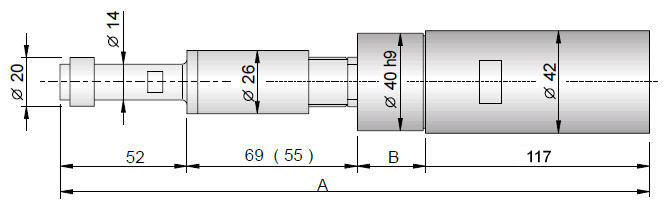

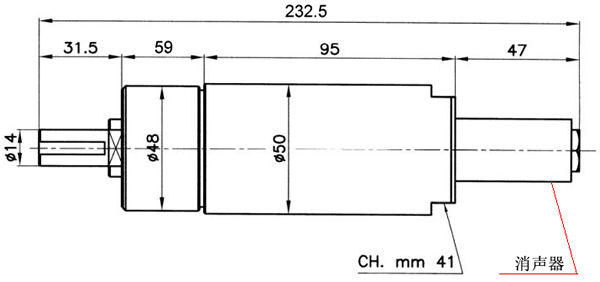

SCAN 外形尺寸

10604221:A=225 B=21; 10604222/106042223/106042224:A=250 B=46


10604225:A=240 B=27; 10604227/10604228/10604229/10604231:A=265 B=52


10604312:A=265 B=27; 10604313:A=290 B=52

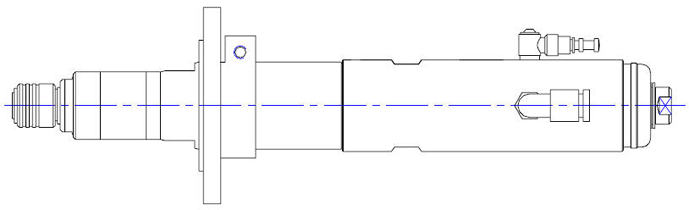

不带法兰的标准产品可选配法兰

==> 法兰尺寸



气动拧紧枪 SCAN-B

外接气阀控制启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Max Torque
最大扭矩
Rotation

转向
Body
最大直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
  Ømm Kg Nl/min
10604136.9930 --320 双向旋转 54 2.2 550

0102030148 --309 双向旋转 76 4.1 830
0102030239 --383 双向旋转 76 4.1 830
0102030329 --519 双向旋转 76 4.1 830
0102030423 --643 双向旋转 76 4.1 830
0102030512 --947 双向旋转 76 4.1 830

10305522600 --34 双向旋转 48 2.8 1100
10305525550 --48 双向旋转 48 2.8 1100
10305524330 -- 63 双向旋转 48 2.8 1100
10305526100 --190 双向旋转 60 3.3 1100

法兰或者夹持安装.
空气接口:1/4"或3/8"Gas, 气管最小通径:8/10/13mm.

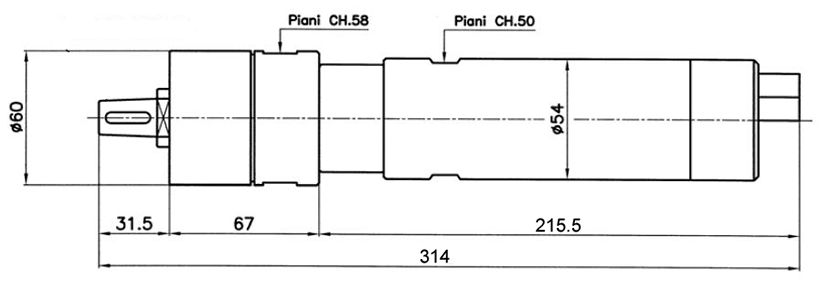

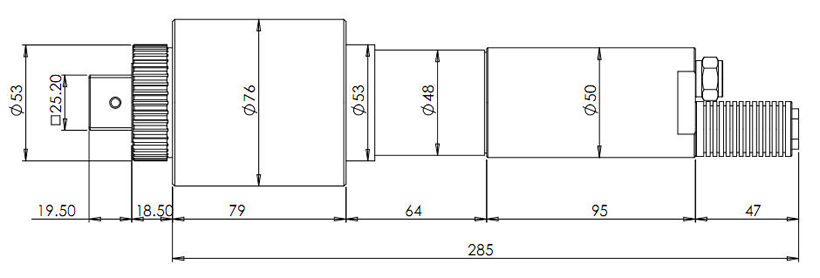

外形尺寸

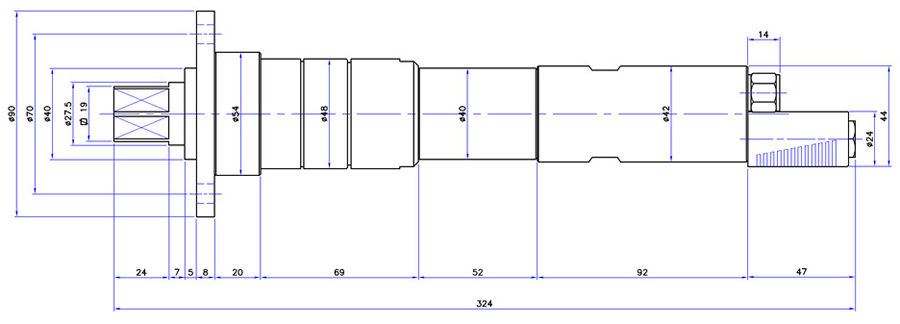

10604136.99 下图


下图:10305522/10305525/10305524最大直径48mm,10305526最大直径60mm
(...)


多功能辅助操作摇臂
任意角度操作,消除九成以上的反作用力和工具重量



应用于多轴拧紧机

OBER多轴拧紧机OBER多轴拧紧机
