首页 > 拧紧装配自动化 > Accu-Trk-Auto系列

欧博气动拧紧枪 系列:Accu-Trk-Auto - 带精密控扭机构Accu-Trk 自动断气型 0-2000Nm
主要特征:
Accu-Trk
精密控扭机构
无油气压动力
强壮耐用传动机构
可伸缩弹性输出轴
作业完成输出信号
CE ISO认证
简洁紧凑机身
高性价比

压缩空气驱动(3-6公斤气压),小体积输出大扭矩;可以配置成无油润滑。
定扭矩,内置Accu-Trk 自动断气型控扭机构,精密控制输出扭矩:拧紧到达预设扭矩值,控扭机构瞬间关闭内部气阀,气源即刻切断,输出轴即刻停转,确保高精度拧紧扭矩值、节省压缩空气消耗、提高生产率。
扭力调节:通过附带的小螺刀调节扭矩离合;也可以快速更换整个断气离合(预先设置为不同扭矩值)。
作业完成输出信号:气或电开关信号。很容易连接到电信号灯、计数器、继电电路或者PLC,以实现自动控制,或者作业统计。
启动方式:下压推进启动、或外接气动阀或者电磁阀启动。
带或不带可伸缩输出轴:带弹性,柔性压取螺纹紧固件。
安装型式:法兰或夹持。
旋转定扭方向:双方向,或左旋,或右旋。
耐用性:强壮耐用减速机,特殊金属制造并经过热处理的精密传动机构零部件,精密轴承,确保高可靠性、长久耐用性。
由于90%以上的零部件由欧博意大利工厂生产,欧博能够严格控制品质和成本,具有很高的性能价格比。价格明显低于类似性能的定扭电动拧紧轴。

应用:
很容易应用于自动拧紧机、单轴多轴拧紧机、拧松机,或者配合辅助操作摇臂使用;适用于需要精密控制拧紧扭力的应用,一般是硬连接;拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、机器装配、机电设备、压缩机、发动机、家电、仪表、电子、各种零部件、交通工具及零部件、造船、航空、阀门、门窗等等;


更多资料:

提示:
主要选型参数是拧紧扭力、精度和转速。

选型帮助:
若选型有疑问,请完成此选型单(RTF格式),并向我们咨询。

其它:
- 可选配置扭矩校验仪
- 可选配置三联件(过滤、调压、油雾器)、气管、快速接头等配件,或者控制气路套件;
- 可选配置成无油润滑的产品;
- 可选配置特殊机构,同时满足大扭力和高转速。

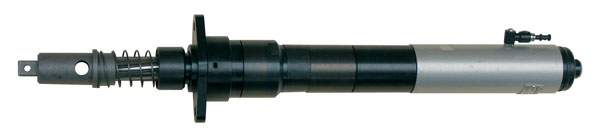

气动拧紧枪 LACS Accu-Trk

外接气阀控制启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Rotation

转向
Body
直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
   ØmmKgNl/min
10604121190M8-M1020-35银灰色单向右旋542.75600
10604122110M10-M1240-70金黄色单向右旋543600
1060412390M10-M1650-90白金色单向右旋603.35600

1/2"方头输出轴,可伸缩,行程34mm.
法兰安装,尺寸如下图.
空气接口:1/4"Gas, 气管最小通径:8mm.
以上数据基于6公斤气压.
若需求更大扭矩的类似产品,或有其它要求,请咨询我们.

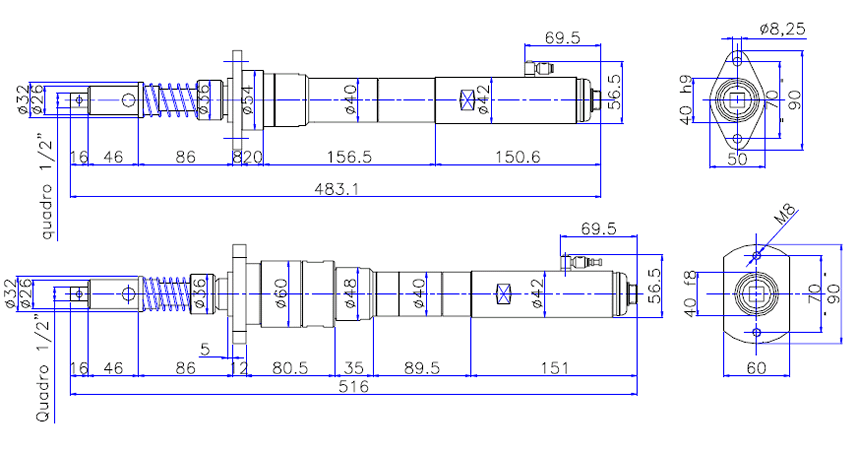

LACS Accu-Trk 外形尺寸
10604121/...2(上图)/...3(下图)



气动拧紧枪 SALGS Accu-Trk

外接气阀控制启动, 或者下压推进启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Rotation

转向
Body
直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
   ØmmKgNl/min
106043421800--2-7.6银灰色单向右旋421.2870
10604343800--4.8-14.6金黄色单向右旋421.4870
10604344450--4.8-14.6金黄色单向右旋421.4870
10604344.9450--6-20白金色单向右旋421.5870
10604345330--4.8-14.6金黄色单向右旋421.4870
10604345.9330--6-20白金色单向右旋421.5870
106043321700--2-7.6银灰色双向旋转421.2720
10604333780--4.8-14.6金黄色双向旋转421.4720
10604334440--4.8-14.6金黄色双向旋转421.4720
10604335320--4.8-14.6金黄色双向旋转421.4720

1/4"(6.35)内六角筒输出轴.
夹持或法兰安装,如下图.
空气接口:1/4"Gas, 气管最小通径:8mm.
以上数据基于6公斤气压.
可选配置可伸缩轴.

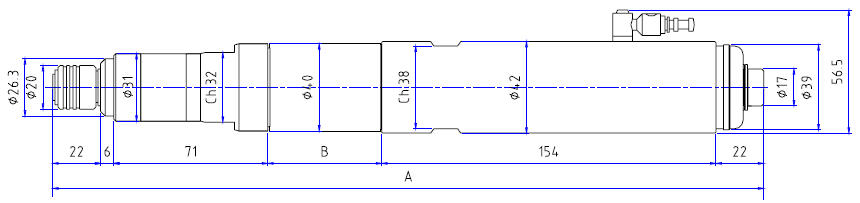

SALGS Accu-Trk 外形尺寸
外接气阀启动:10604342, 10604332: A=302.5 B=27.5; 其它: A=327.5 B=52.5
下压推进启动:10604342, 10604332: A=285.5 B=27.5; 其它: A=310.5 B=52.5



气动拧紧枪 ALGS Accu-Trk

外接气阀控制启动, 或者下压推进启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Rotation

转向
Body
直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
   ØmmKgNl/min
106042492200--1.8-3.5橙黄色单向右旋421.2600
10604244750--2-7.6银灰色单向右旋421.2600
10604246420--4.8-14.6金黄色单向右旋421.2600
10604247250--4.8-14.6金黄色单向右旋421.2600
10604247.9250--6-18白金色单向右旋421.2600
106042812200--1.8-3.5橙黄色双向旋转421.2600
10604283750--2-7.6银灰色双向旋转421.2600
10604286420--4.8-14.6金黄色双向旋转421.2600
10604287250--4.8-14.6金黄色双向旋转421.2600

1/4"(6.35)内六角筒输出轴.
夹持或法兰安装,如下图.
空气接口:1/4"Gas, 气管最小通径:8mm.
以上数据基于6公斤气压.
可选配置可伸缩轴.

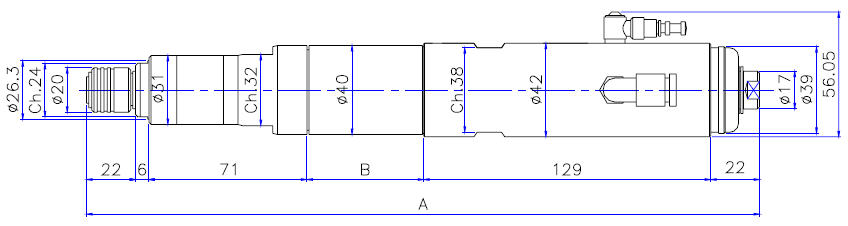

ALGS Accu-Trk 外形尺寸
外接气阀启动:10604249, 10604281: A=277.5 B=27.5; 其它: A=302.5 B=52.5
下压推进启动:10604249, 10604281: A=260.5 B=27.5; 其它: A=285.5 B=52.5



气动拧紧枪 ALFB Accu-Trk

外接气阀控制启动, 或者下压推进启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Rotation

转向
Body
直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
   ØmmKgNl/min
10604250900--1.8-3.5橙黄色单向右旋380.8480
10604254700--2-7.6银灰色单向右旋380.8480
10604280900--1.8-3.5橙黄色双向旋转380.8480
10604284700--2-7.6银灰色双向旋转380.8480

1/4"(6.35)内六角筒输出轴.
夹持或法兰安装,如下图.
空气接口:1/4"Gas, 气管最小通径:6mm.
以上数据基于6公斤气压.
可选配置可伸缩轴.

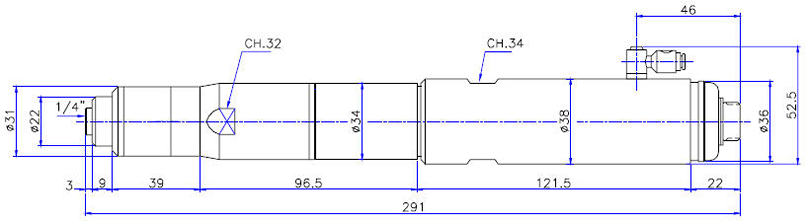

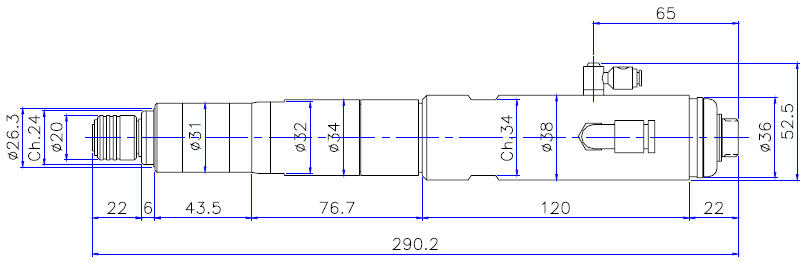

ALFB Accu-Trk 外形尺寸

外接气阀启动:下图


下压推进启动:下图



气动拧紧枪 ALCYO Accu-Trk

外接气阀控制启动, 或者下压推进启动

WATT:
Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Rotation

转向
Body
直径
Weight
重量
Air consumption
空气消耗
--rpm
转/分钟
Metal
金属
Nm
牛米
   ØmmKgNl/min
10604273.91200--0.4-0.9浅蓝色单向右旋330.5340
106042731200--0.8-2深蓝色单向右旋330.5340
10604275800--1.7-3自然色单向右旋330.5340
10604277500--1.7-3.7自然色单向右旋330.5340

1/4"(6.35)内六角筒输出轴.
夹持安装,如下图.
空气接口:1/8"Gas, 气管最小通径:6mm.
以上数据基于6公斤气压.
可选配置可伸缩轴.

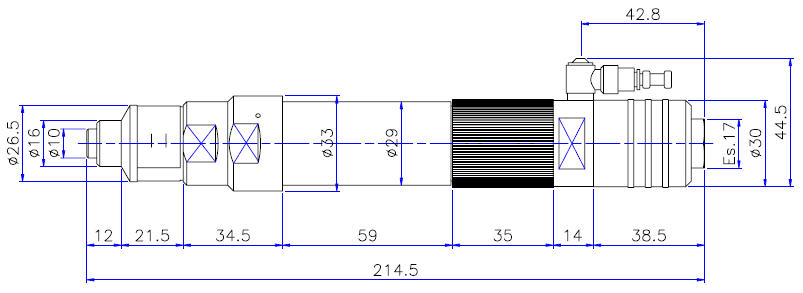

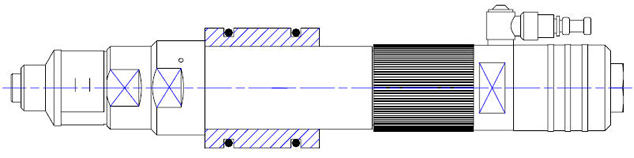

ALCYO Accu-Trk 外形尺寸
此系列产品,若有需求,最大直径可以改到28mm.

带夹持安装块

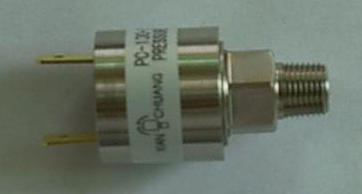

输出信号转换器
--


控扭弹簧:

1.可以在最小到最大扭力值自动断气停机,可以在以上标出的扭矩值正常作业,不需另外考虑安全系数;
2.内部马达的最大输出扭矩(增加气压可提升)要大于设置扭矩,断气机构才起控扭作用;
3.更换不同的扭力弹簧,即可获得更宽的可设置扭力范围;

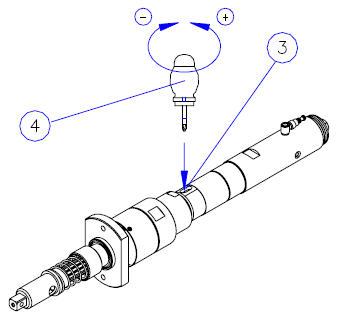

扭矩调节方式:


全部产品可选配法兰

==> 法兰尺寸


多功能辅助操作摇臂
任意角度操作,消除九成以上的反作用力和工具重量

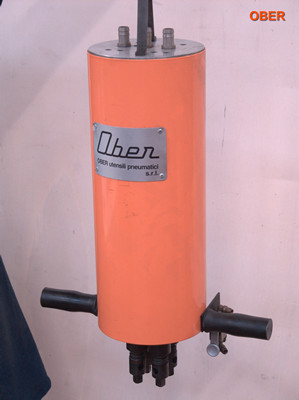

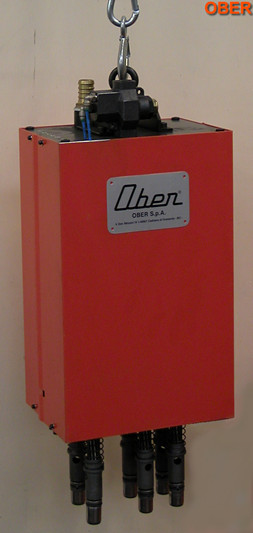

应用于多轴拧紧机

OBER多轴拧紧机OBER多轴拧紧机
