气动马达转向OBER 气动旋转动力源的最佳选择 50瓦-3100瓦
小体积
大功率
精密制造
简洁紧凑
耐用可靠
快慢灵活
容易控制
安全防爆
优秀的气动马达是欧博各系列产品的动力部件,并为欧博在各领先领域奠定了坚实的基础;采用欧博的气动马达配合比较少、比较简单的配件,即可组装成非常优秀的气动工具、机器、自动化作业单元。

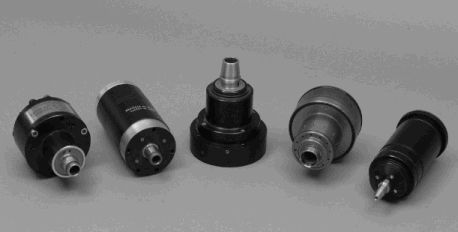

气动马达
气动马达气动马达

欧博马达 - 产品特征

小体积大功率 直径32mm和长70mm的欧博气动马达可输出0.4kw功率,体积/功率或重量/功率的比值相对于电动机小很多。
小体积高扭矩 只需在6公斤气压下,直径仅48mm的欧博气动马达能安全地输出大于300Nm扭力,一般电动马达是极难做到的;对于液压马达,由于零件受制于液压系统的高压特征,也需要做成体积比较大,液压产品仅适合高扭力需求,而且液压系统成本比较高;气动马达的启动扭矩也比电动马达大很多;欧博各系列常用气动马达的输出扭力范围基本上覆盖了工业应用的中小扭矩主要需求(根据需求,也可以供应高达10000Nm的特高扭力气动扭矩马达)。所以,对于要求扭矩特征(或者大推力拉力特征)的中小型动力源需求,欧博气动马达无疑是最佳选择。
小体积高转速 直径仅18mm的欧博气动马达能输出60000rpm转速,并且保持很高的动平衡稳定性。
外形简洁紧凑 规则的圆柱外形使得应用安装非常容易,可以安装在狭小的机器(或工具)内部,或者机器外面,并且简洁美观;可以更换为不同材料的外壳,比如不锈钢;
高适应性 欧博气动马达的转速可随负载改变,直至超载停机而不会对气动马达产生任何损伤,因此选择时可考虑采用较低的安全系数。
急启动,急停机 由惯性/功率的比值决定的时间常数较小,故可快速或平稳地启动、停止、转向;特别适合频繁启动、停机的场合,换向非常容易。
高低转速、高低扭矩、简单无级调速、简单调节扭力 只需调节进/排气口的流量阀或调压阀,即可获得无级的速度变化(或扭矩变化),从零到最大几万转,操作非常容易;加大/减少气压或气流量,均可轻易提升/降低马达的功率、转速和扭力输出;也可以降低转速而保持高功率。
丰富的规格 欧博的气动马达分不同的系列,分右旋、左旋、双向旋转,分为不同输出转速、扭矩,并配置不同的输出轴和不同的安装形式,因此可以满足工业的大部分用途;欧博还提供某些行业专用的气动马达,和丰富的配件,甚至根据客户的需求设计制造特殊的气动马达。
简单的结构,长久耐用性、高可靠性 包含很少运动部件,只有叶片需承受摩擦,简单而合理的机构能均衡、安全、平稳地传递高负荷(或扭力),所以气动马达使用寿命特长,只需很少维护;而意大利欧博公司对叶片摩擦问题有五十年成功的解决经验,欧博的气动马达可以长期使用而并不需要更换叶片;也可以提供无油润滑的气动马达--气源不需带油雾,自润滑。欧博气动马达保修期:十八个月(初次使用除外)。
精密制造 传动机构均使用特殊钢材--小体积并能承受高载荷,并且使用高精度数控加工中心加工,特殊热处理,精密装配,严格测试和质量控制,所以特低摩擦、运转顺畅,可以满足高强度运转要求并且保持很长使用寿命;所有轴承只采用欧洲或日本的顶级高精密轴承--多倍于普通轴承的使用寿命,并能承受更大载荷,游隙更小;马达输出轴径向跳动/轴向窜动很小,可以低至2μm(订货时需提出要求),可以供应机床主轴级别的特高精度气动马达;绝大部分马达型号不使用任何软性密封件,而仍然保持严格的密封性,并且因此,相对于带软性密封件的马达,欧博的气动马达更适合于恶劣环境。
高效率 高精密加工的零部件,一方面使得马达的装配密封性极高,有效降低压缩空气的泄漏,另一方面使得马达的旋转阻力很小;特殊的运动机构使得旋转运动的传递更顺畅。启动气压可以低至0.2公斤。
不受外部环境影响 和/或不影响外部环境 由于气动马达运转时内部压力比外部压力大,运转中的气动马达不受外部环境的影响,甚至在多尘、潮湿、脏污等恶劣环境中;可以提供加强密封性的马达--将马达完全与外界隔离(订货时需提出要求),既防止外部物质侵入马达,又防止马达里面的气体或润滑油泄出,完全可以在水中使用,或在带酸性或碱性的液体中使用,甚至直接泡在饮料或食品中使用。完全可以提供符合药品、食品、化妆品、化学品等行业要求的气动马达,或在带切削液、切削废料的环境使用。
安全,防爆,低温 不产生火花、过热(油气润滑或脂润滑设计)、爆炸、短路(气动马达本身或供气)等危险因素,欧博气动马达防爆、不受电气冲击影响,尤其适用于带易燃易爆物质甚至高温的环境,如对溶剂、油漆、化学品等的搅拌,也适用于要求防止过热的场合,如应用在机床;大部分产品通过ATEX欧洲防爆认证。
有效降低噪音 噪音是气动马达相对于电机的弱项特征,但是欧博可以提供多种降低噪音的有效措施,这也是欧博相对于同类产品竞争者的优势之一。而且,排气口可以外接气管,将废气及噪音集中排放到其它位置。
维护、维修容易 简单而强壮、有效的机构致使维修、维护工作非常简单,很容易更换个别零件,而大部分零部件在中国备有库存。我们知道,对于机器制造商和使用者,这点是非常重要的。
丰富的控制方式、应用方式 基于以上显著、优秀的特征,使用者能对欧博的气动马达进行非常丰富、灵活的控制和应用,可以容易地开发衍生出客户自己的产品。根据要求可以供应:不同轴形式、不同外观形状(或不同材料外壳)、不同安装形式、不同密封性能、不同回转精度、满足专用要求、甚至超出标准规格的不同转速(每分钟从一转到几万转)或扭力(从零到及几万牛顿米)的专用气动马达。
丰富的使用经验 大量的欧博气压马达使用在欧博或其客户的机器上(在意大利占60%以上市场,在欧洲占35%以上市场),因此欧博公司积累了非常丰富的使用经验、技术、技巧(Know-How),这无论是对不断改进、升级产品,还是对向客户提供最专业的服务,都是非常有帮助的。
高性价比 90%以上的零部件由欧博工厂生产,欧博能够严格控制质量和成本;并且,系列化、标准化的产品规格致使能够进行批量生产,采用特殊的专用的加工方法和专用刀具,这不仅提高了生产率,进一步降低了成本,也提高了加工精度,进一步获得控制产品质量的经验。

以上各点是欧博气压马达相对于电动机的优势,也是相对于市场上同类产品的优势,也是其得到广泛采用的主要原因。欧博气动马达在开发设计上,或功率、扭矩、转速表现上都较电动机要佳,而且压缩空气安全、清洁、作动快、防爆,在工业各领域使用广泛,压缩空气控制技术成熟。欧博气动马达可以应用于轻工业、重工业、国防、科研等很多领域。


欧博气压马达 - 应用范围

由于以上特征和优点,意大利欧博的叶片式气动马达(风动马达、空气马达)特别能满足工业自动化、中小型动力源、便携机器或工具、切削加工(钻削、铣削、攻丝、打磨、抛光、倒角、去毛刺等)、组装装配(拧紧装配、打包、铆接...)、中轻型动力驱动、高扭力驱动、高转速度驱动、安全防爆、恶劣环境、高可靠高寿命、控制方便灵活等要求的用途,适合工业生产,或安装到其它机械、机器设备做动力驱动,或工程项目等中、高端应用。可用于各类机器、机械:印刷机械、包装机械、旋盖机、食品饮料机械、灌装机、机床、管道疏通机、易燃易爆环境用的机器、搅拌机、坡口机、打包机、泵、鼓风机、卷扬机、绞盘车、阀门驱动、移动平台、马路喷线机、物料处理生产线、装配生产线拧紧单元、输送带、分度台、切割设备、风锯、攻丝机、船舶机械、木工机械、石油机械、采矿机械、造纸机械、石化机械等。

配合各种功能机构、系统使用,欧博的气动马达能发挥更大的作用:推进机构、数控系统、定位系统、机器人或机械手、控扭系统、调速系统、各类传感器、各类配件、各类功能部件。

在很多场合,欧博气动马达能替代电机使用,而功率/体积比(及扭矩/体积比)相对于电机优秀很多,可靠性、耐用性高很多;在很多工业领域,欧博气动马达是最佳的选择。请参考以下应用实例。


欧博气压马达 - 选型指导

功率-P, 扭矩-M, 转速-n,P-M-n三者的关系:

扭矩-转速曲线:负直线,系数近似恒定;功率-转速曲线:抛物线,开口向下;

选择欧博气压马达的一般步骤:

1、近似选择接近要求参数的欧博马达系列、型号;

2、查看所选气压马达的特征图(曲线图),进一步核对所选马达型号是否合适,选择最优工作点;

3、考虑假如调节气源,所选马达是否能输出需求的参数;

4、核对马达尺寸,选择安装形式,输出轴形式;

5、核算输出轴的受力是否合适;

6、根据具体情况考虑其他方面。

若需协助选型,请提供以下数据:

A.如果工作过程的扭矩、转速基本稳定,此工作状态下的转速值、扭矩值(或功率)分别多少?

B.如果工作过程的扭矩、转速发生较大变化,各主要工作状态的转速值、扭矩值(或功率)分别多少?



欧博气压马达 - 系列、规格列表

系列名称
(点击打开详细资料)
功率
W(瓦)
转速
RPM(转/分钟)
最高扭矩
Nm(牛米)
转向
直径
mm
产品说明.
(点击打开)

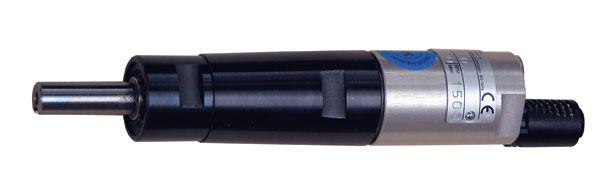

LCYO系列
110 10 - 4700 5.1 右转 正反转
26/30
通用型.
LFB系列
160 - 190 10 - 28000 15 右转 左转 正反转
34/38
通用型.
LFF系列
160 - 190 3 - 300 67 右转 正反转
40/42/38
通用型.大扭力
LGS系列
400 - 430 5 - 26000 33.9 右转 左转 正反转
40/42
通用型.
LGG系列
400 - 430 3 - 260 657 右转 左转 正反转
48/42
通用型.大扭力
SLGS系列
410 - 480 5 - 16200 55.2 右转 左转 正反转
40/42
通用型.
P系列
570 - 640 5 - 20000 66.8 右转 左转 正反转
48/50
通用型.
SP系列
570 - 800 5 - 17000 120 右转 左转 正反转
48/50
通用型.

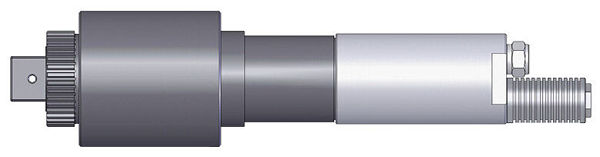

HP系列
550 - 800 1 - 50 1750 右转 左转 正反转
82/48/50
通用型.大扭力
T系列
740 - 820 5 - 13000 190 右转 左转 正反转
48/54
通用型.

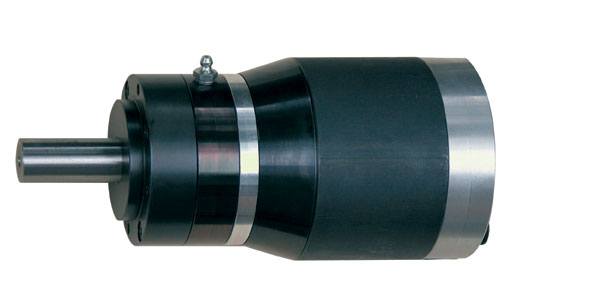

LKW系列
1070 - 1340 5 - 3500 163 右转 左转 正反转
85/100
通用型.
40D 02R 120
NT系列
1530 - 2100 3 - 500 234 右转 左转 正反转
83
通用型.
NT系列
NKW系列
2250 - 3100 3 - 1850 1450 右转 左转 正反转
85/100
通用型.
40D 02R 120
LUB系列
160-820 3 - 28000 150 右转 左转 正反转
/
低油雾,仅需很少油雾,
LFB/LFF/LGS/LGG/SLGS/P/T均适用
3D 8D 20D LUB

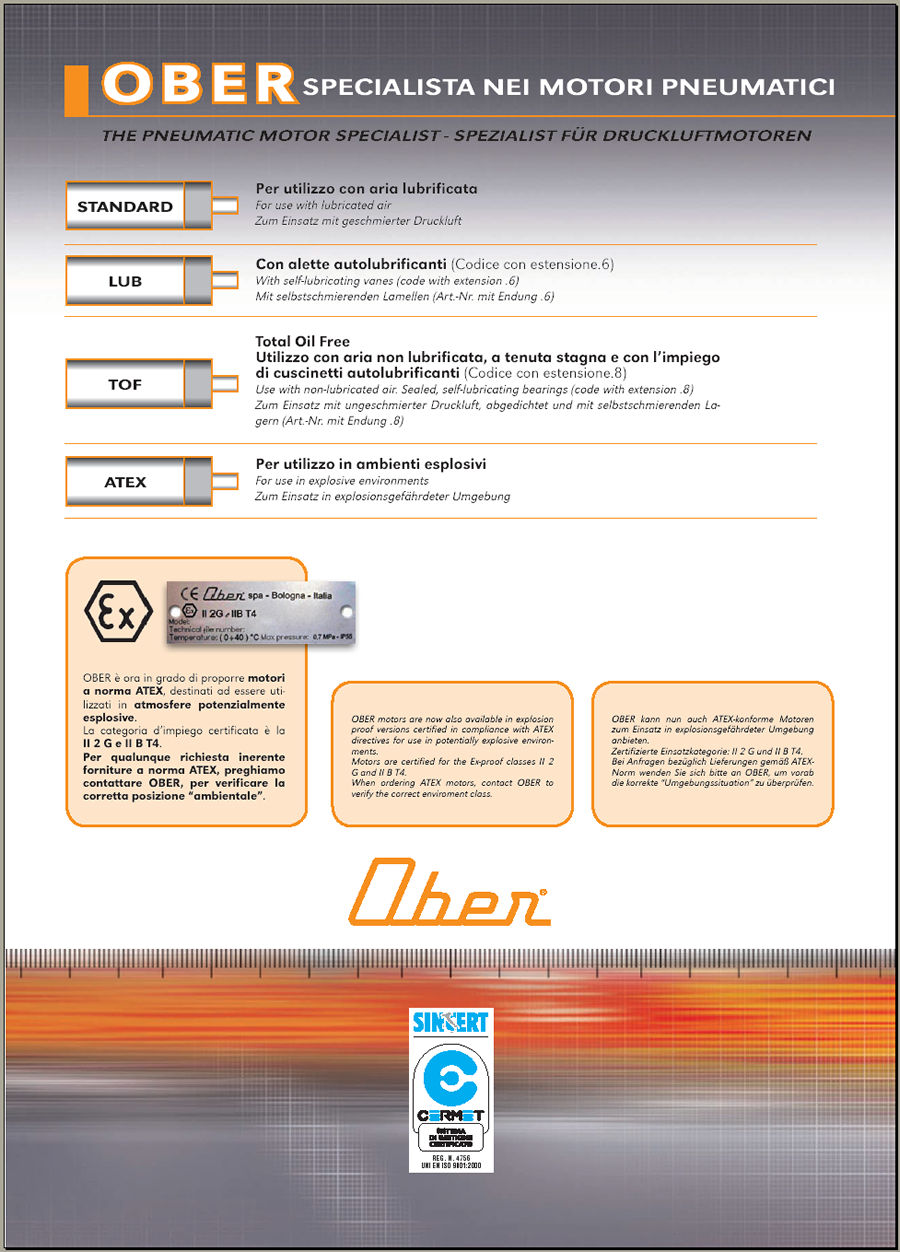

TOF系列
160-820 3 - 28000 150 右转 左转 正反转
/
完全免油雾,自润滑,密封性更好,LFB/LFF/LGS/LGG/SLGS/P/T均适用.但是,正常油雾润滑的马达使用寿命最长.
3D 8D 20D TOF

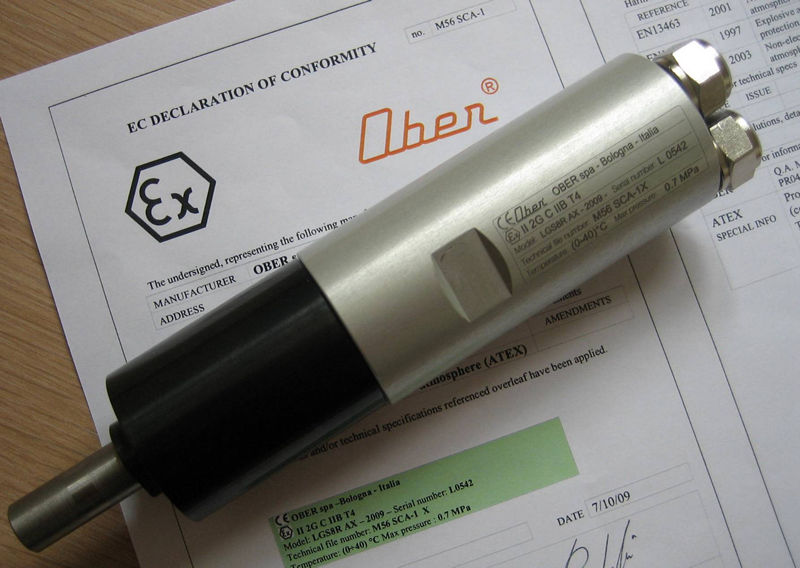

ATEX系列
160-820 3 - 28000 150 右转 左转 正反转
/
ATEX防爆系列,专门设计用于潜在爆炸性环境的设备,随货带欧盟EC94/9-ATEX防爆指令符合证明。LFB/LFF/LGS/LGG/SLGS/P/T系列均适用。
ATEX
TF/TA系列
110-820 20 - 28000 300 右转 左转 正反转
/
含推进机构的气动马达,推进行程30/50/100mm,可精密控制行程,可控制推进速度,可控制推进力
TFLF
TFLG
TAG
TASG
系列名称
(点击打开详细资料)
功率
W(瓦)
转速
RPM(转/分钟)
扭矩
Nm(牛米)
转向
直径
mm
产品说明.
(点击打开)

以上通用型气动马达搭配:专用夹头、特殊输出轴、气动离合、气动制动器、气动刹车、法兰、调压阀、控制阀、气缸、导轨、齿轮、齿条、安装定位机构、控制器...等外置零部件或特殊机构,可以很容易满足非常多气动连续或断续旋转的工业应用要求。



欧博气压马达 - 补充说明

1. 设计、制造标准:通过CE认证,振动、噪音、耗气量等参数符合CE、ISO标准。

2. 标准供气6Bar(6公斤左右)气压,也可以使用在0.2至7公斤气压,一般不超过8公斤气压使用,除非特殊马达;压缩空气经过干燥和过滤。

3. 可以按客户的要求设计、生产特殊的气动马达,并可以独家供应,正如欧博向某一些客户长期供应的模式一样。

4. 输出轴形式:
气动马达法兰a) 标准输出轴是带键槽圆柱轴 ?10 ?13 ?14 ?22,带端面螺孔;(标准产品)
b) 光轴,不带键槽的圆柱轴,规格同上;(标准产品)
c) 外螺纹轴 3/8"x24UNF 1/2"x20UNF ;(标准产品)
d) 公制外或内螺纹轴;
e) 外锥轴 B10 B12 B16;(标准产品)
f) ER夹套轴 ER11(?0.5-7mm) ER16(?0.5-10mm)(标准产品) ER20(?0.5-13mm) ER25(?0.5-16mm) ER32(?2-20mm)
g) 内六角夹头轴1/4",3/8";(标准产品)
h) 外六角轴1/4" 3/8" 1/2";
i) 外方头轴 1/4" 3/8" 1/2";
j) 通用夹头轴,夹持范围?0-?20;(标准产品)
k) 万向轴,或多角度轴;
l) 可伸缩轴;(标准产品)
m) 带安全离合的输出轴;
n) 花键轴;(标准产品)
o) 齿轮轴;
p) 扁头轴;
q) 按客户的特殊要求制作。



5. 欧博气压马达气压供应管路;双向旋转气动马达的气路控制示意图,调整转速;不同供气压力下,欧博气压马达参数变化的系数。

6. 欧博气动马达的优点。

手把开关流量阀三联件:过滤、调压、油雾马达夹块马达夹块精密调压阀,或气压伺服阀(连接PLC,模拟信号输入0-10V)气压/电压比例阀,可以PLC控制气压,输入0-10V,输出0.2-8Bar

7. 气动马达配件:直角输出轴机构--双或单输出轴;辅助手把;安装夹具;多功能定位机构;线性导向机构;全自动定位系统;带气动(或电动)开关的操作手把;输出轴转接头;外置式加强型消声器;集中式消声器;气动换向阀;压力开关;精密调压阀;比例压力阀;流量控制阀...等。

8. 带手柄,带开关的气动马达:单/双向旋转,键槽轴、螺纹轴、锥轴、内六角轴、ER夹头轴...等轴型式。
--------------------------带手把马达弯头马达气动马达控制阀,一个阀控制:正向启动、反向启动、停止、换向


欧博气动马达 - 安装方式

法兰(立式) 或 支架(卧式),点这里打开详细资料,大部分欧博气动马达的外形是规则的外圆柱,很容易装夹。



欧博气压马达 - 应用实例

1、加工、装配用,请参考自动化类产品。

2、包装类机器:旋盖、打包、接纸机、切废纸、印刷、卷取等
气动马达应用气动马达应用气动马达应用
欧博可以提供无油润滑(自滋润)的气压马达,完全可以满足食品行业的要求。

3、驱动类:
气动马达应用

4、驱动类:
气动马达应用

5、驱动类、工具类:
气动马达应用

6、工具类:
气动马达应用


欧博气压马达--中国库存 试用服务 机器设计制造
欧博气动马达在中国有适量的库存,可以供应试用的需求,欢迎中国范围内任何机器开发、设计、配套试用,对于试用需求我们将执行特殊的服务,加强配合客户的工作。耳闻不如眼见,眼见千遍不如手过一遍,超过80%的试用者最终接受了欧博的气动马达。我们也协助客户设计各种应用欧博气动马达的机构、机器和自动化系统。--2006.04.05
